车水马龙的城市
地下都埋藏着许多地下管道
它们是整个城市的命脉
不注意及时清洁时
管壁就会积累杂质
造成流速下降
影响物质的运输
经此恶性循环
将导致锈蚀、堵塞
对人们来说
其安全至关重要
然而
除了清洁工作
管道还需要经常做安全检查
将安全隐患扼杀在萌芽状态。
管道所处环境错综复杂，开挖检测耗时耗力，那怎么办？
管道猪在这里就大有用处了。它是管道的“体检医生”，学名叫管道智能检测装置，英文是pipeline pig。
pig...猪？
猪在管道里拱泥巴？
而真相是...
管道猪（pig) 是在运行的输油输气管道中随介质一起行进的一种检测设备，管道猪用于无损检测主要是用来测厚和裂纹检查。亦可用与管道的清理。"pig"是“pipelina inspection gauge（管道检测测量）”的缩写，泛指管道内检测设备，搭载了集成式传感器及电子系统，它在进入管道后，可以借助管道内原有的传输介质行动，自动采集和检测管道数据，并对检测数据自动识别、量化和定位缺陷。
那为什么要叫只能管道猪？？
管道猪在管道里运动的比较慢，像猪一样在里面拱，且不会回头。其工作时发出刺耳难闻的声音，类似于猪的嚎叫。

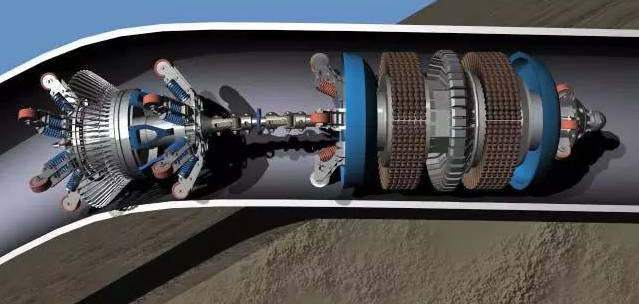

随着电子技术的发展以及对管道安全运行需求的不断提升，“管道猪”也升级进化成为“Smart PIG”（管道智能内检测器）。根据检测原理的不同，主要分为两大类：管道漏磁内检测器（MFL tools）和管道超声波内检测器（UT tools）。

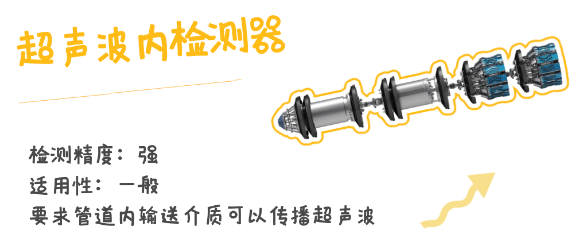

超声波内检测器
超声波内检测器的原理是：从探头发出的超声波脉冲，当遇到管壁表面时产生一个回波，遇到管壁底部时又产生一种回波，将第一、第二回波的间隔时间除以已知的声速即可得到壁厚值。根据回波的信号的分析，此方法还可以检查管道内的裂纹。
由于超声波探头需要耦合剂，如检测输油管道，可以直接利用石油作为耦合剂，问题不大；但是如果检测输气管道时，就必须解决耦合剂问题，而且还需解决防爆问题，故难度比较大。它的检测精度高，但在检测中必须要求管道内的输送介质可以传播超声波。

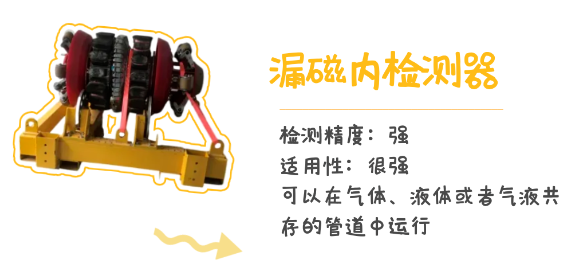

漏磁内检测器
漏磁内检测器的原理是：有磁铁产生的磁通量，当遇到管壁减薄点处会出现漏磁现象，后者通过传感器接收后则转换成壁厚减薄值。
当铁磁性钢管充分磁化时，管壁中的磁力线被其表面的或近表面处的缺陷阻断，缺陷处的磁力线发生畸变，一部分磁力线泄露出钢管的内，外表面，形成漏磁场。采用探测元件检测漏磁场来发现缺陷的电磁检测方法，即漏磁探伤。当位于钢管表面并与钢管作相对运动的探测元件拾取漏磁场，将其转换成缺陷电信号时，通过探头可得到反映缺陷的信号，从而对缺陷进行判定处理。

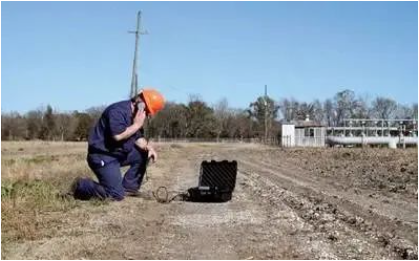

“管道猪”通常配备一个信号发射装置，持续不断的发射信号，在地面上的工作人员通过监听设备在管道上方监听，便能知道检测器在管道中的运行情况。
工程师会通过计算机连接管道内检测器中的数据存储设备，对数据进行分析，得到管道变形、金属损失等特征，并定位这些缺陷，以便对缺陷进行直接、精准开挖修复。
应用案例
某天然气支线管道检测案例
背景：某天然气支线管道全长65km，径273mm，主要壁厚5.6 mm、7.1 mm，钢管等级X42，以螺旋焊缝管为主，热煨弯管曲率半径R＝6 D，无内涂层且之前无清管历史。企业根据法定检验要求开展管道内检测。
检测方案：采用“泡沫球疏通+测径清管+钢刷清管+磁力清管+几何检测+漏磁檢测”的检测方案。
应用效果：检测项目历时1年完成，共发送共发送泡沫检测器1次，两直四蝶测径清管器2次，钢刷清管器1次，磁力钢刷清管器3次，智能几何检测器2次，漏磁检测器2次共11次，清出铁磁性杂质约350 kg。通过漏磁检测，成功评估了管道内部的腐蚀和变形情况，为管道的安全运行提供了保障。
